PH/ORP测试仪是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或ORP值和温度的连续监测。

　　连续监测数据通过变送输出连接记录仪实现远传监控与记录，也可以连接RS485接口通过MODBUS-RTU协议可方便联入计算机实现监控与记录。

　　■INPUT:电极测量端

　　■REF:电极参比端

　　■NC:未定义

　　■A: 温度补偿端A

　　■B: 温度补偿端B

　　■C: 温度补偿端C,PT1000 三线制的温度地，接 PT1000 两线制需短接到 B，接 NTC10K 时 C 端悬空

　　■RS485(A+):RS485通讯接口A+

　　■RS485(B-):RS485通讯接口B-

　　■4-20mA(+):4-20mA输出端+

　　■4-20mA(-):4-20mA输出端-

　　■AC220V(L):AC220V火线，220V N/24V-： AC220V 电源接线端 / DC24V 电源接线端负

　　■220V L/24V+： AC220V 电源接线端 / DC24V 电源接线端正

　　■HO:高报常开继电器

　　■HC:高报常闭继电器

　　■LO:低报常开继电器

　　■LC:低报常闭继电器

　　■COM:继电器公共端

　　安装方法

　　在仪表柜或安装面板上开出一个92.5*92.5的安装孔

　　将仪表插入安装孔然后扣上蝴蝶扣，如下图所示

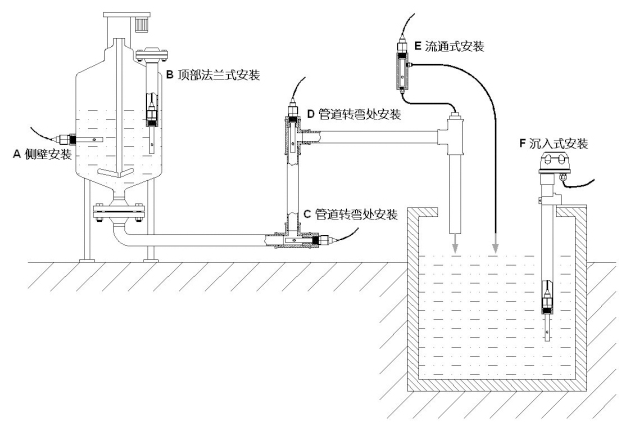

　　电极安装

　　故障分析及排除

　　1、控制器无显示?

　　答：检查电源线是否接对，电源是否供上。

　　2、显示数字上、下乱跳?

　　答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或者做好屏蔽措施。

　　3、PH仪表不能校准?

　　答：标准溶液配制不正确或者电极损坏。

　　4、经过标准液PH4.00、PH6.86、PH9.18标定后测试不准?

　　答：标准液是不是受污染了，更换标准液重新标定。

　　5、数字反应慢?

　　答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗，冬天慢属于正常现象。
