PH/ORP测试仪是一款智能在线化学分析仪器之一，是一款广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中PH值或ORP值和温度的连续监测。

　　连续监测数据通过变送输出连接记录仪实现远传监控与记录，也可以连接RS485接口通过MODBUS-RTU协议可方便联入计算机实现监控与记录。

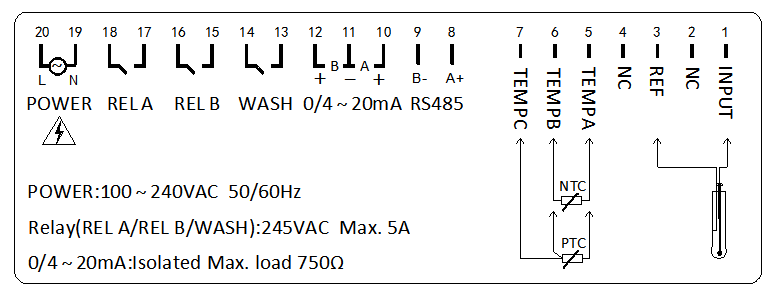

　　端口定义

　　1、INPUT：pH/ORP/锑电极测量端

　　2、NC：空

　　3、REF：pH/ORP/锑电极参比端

　　4、NC：空

　　5、TEMPA：温度测量端A

　　6、TEMPB：温度测量端B

　　7、TEMPC：温度测量端C，PT1000/PT100三线制的地，PT1000/PT100 两线制需短接到TEMPB，NTC10K不用接TEMPC

　　8、RS485 A+：RS485通讯输出A+

　　9、RS485 B-：RS485通讯输出B-

　　10、0/4~ 20mA A+：A路电流输出端+

　　11、0/4~ 20mA A/B-：A/B路电流输出端-

　　12、0/4~ 20mA B+：B路电流输出端+

　　13/14、WASH：清洗装置继电器

　　15/16、REL B：报警继电器B

　　17/18、REL A：报警继电器A

　　19、POWER N：电源接线端

　　20、POWER L：电源接线端

　　安装方法

　　在产品柜或安装面板上开出一个138mm * 138mm的方形安装孔，安装面板厚度为1.0 ~ 5.0mm，将控制器插入方形安装孔然后扣上固定器。

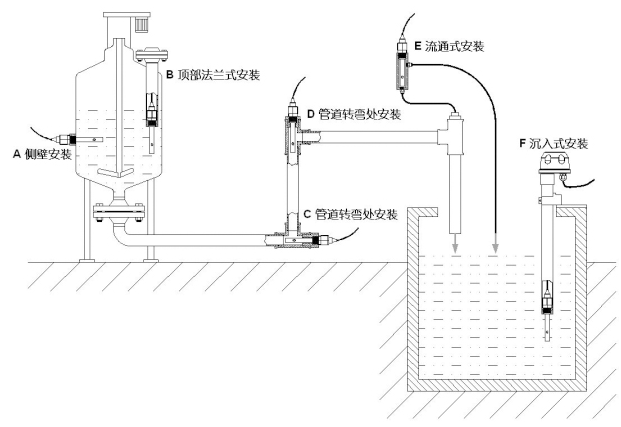

　　电极安装

　　故障分析及排除

　　1、控制器无显示?

　　答：检查电源线是否接对，电源是否供上。

　　2、显示数字上、下乱跳?

　　答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或者做好屏蔽措施。

　　3、PH仪表不能校准?

　　答：标准溶液配制不正确或者电极损坏。

　　4、经过标准液PH4.00、PH6.86、PH9.18标定后测试不准?

　　答：标准液是不是受污染了，更换标准液重新标定。

　　5、数字反应慢?

　　答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗，冬天慢属于正常现象。
