MIK-603S系列温度隔离器，输入热电偶/热电阻信号，经隔离转换为电流/电压信号输出。输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的温度变送器产品。

　　本产品为智能化设计，内部采用了数字化调校，无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS，PLC等设备配套使用，在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

　　1、专利电源电压挡墙技术，实现电源输入、输出高隔离

　　2、产权专用EMC器件，实现信号输入、输出高抗干扰

　　3、采用全新进口芯片，提升能源利用率，实现超低功耗

　　4、0.1%高精度，保护后端设备

　　5、采用全新进口端子，各端子可带电插拔

　　6、响应速度≤0.5s

　　7、产权专用信号磁性材料，宽温范围内磁导特性稳定

　　8、专利温度冷端补偿端子，高精度、快响应冷端温度测量

　　产品型号：MIK-603S

　　工作电源：直流18～32V(典型值24V DC)

　　输入信号：热电偶：K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等;

　　热电阻：二/三线制热电阻(Pt100、Cu50、Cu100、BA1、BA2等);

　　             输入信号类型及量程在订货时确定，也可自行编程。

　　             输出信号：直流电流：0(4)mA～20mA; 0mA～10mA;

　　             直流电压：0(1)V～5V; 0V～10V;

　　             如需其它信号类型请订制，具体信号类型详见产品标签。

　　输出纹波：≤5mVrms(负载250Ω)

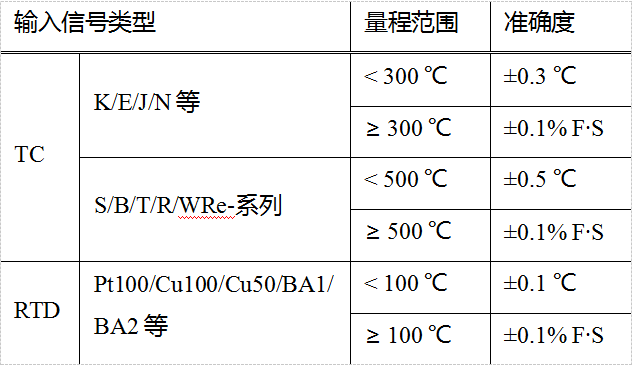

　　隔离传输准确度：±0.1%F∙S(25℃±2℃)，不含冷端补偿

　　温度漂移：40ppm/℃

　　响应时间：≤0.5s

　　冷端温度补偿准确度：±1℃(预热时间10分钟)

　　冷端温度补偿范围：-20℃～+60℃

　　测量热电阻允许的引线电阻：≤20Ω/线

　　负载能力：0(4)mA～20mA：≤550Ω;0mA～10mA: ≤1.1kΩ

　　                 0(1)V～5V：≥1MΩ; 0V～10V：≥2MΩ;

　　满载功耗：24V DC供电，单路满载输出时 0.7W

　　                 24V DC供电，双路满载输出时 1.3W

　　供电电压范围：18V DC～32V DC(典型值：24V DC)

　　                        介电强度(漏电流1mA，测试时间1分钟)：≥2500VAC(输入/输出、输入/电源之间)

　　                         ≥1500VAC(输出/电源之间)

　　绝缘电阻：≥100MΩ(输入/输出/电源之间)

　　电磁兼容：EMC符合IEC61326—3

　　外形尺寸：宽×高×深(12.7mm×110mm×118.9mm)

　　本产品适用于非防爆场合，如需防爆产品需特殊注明
